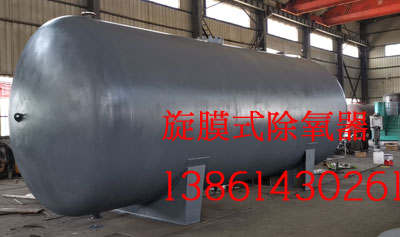

旋膜式除氧器（也叫熱力除氧器）產品說明
新型旋膜式除氧器（也叫熱力除氧器）用途與原理:
為防止熱力設備及其管道腐蝕，必須除去溶解在鍋爐給水中溶解氧及其它氣體。以保證熱力設備安全運行和較長的使用壽命。熱力除氧原理是亨利定律和道爾頓定律，對溶于水中各種氣體，在一定的壓力下，水的溫度越高，溶解度越低。熱力除氧就是利用蒸汽把給水加熱到相應的壓力下的飽和溫度時，蒸汽分壓力將接近于水面上全壓力，溶于水中的各種氣體的分壓力接近于零，因此，水就不具有溶解氣體的能力，溶于水中的氣體就被析出，從而清除水中的氧和其他氣體。
新型旋膜式除氧器主要形式有大氣式(低壓)除氧器和壓力式(高、中壓)除氧器，新型旋膜式大氣式(低壓)除氧器布置方式分高位布置和低位布置。運行方式分定壓和滑壓兩種。除氧頭和儲水箱連接布置形式分為立式和臥式兩種。
旋膜式除氧器（也叫熱力除氧器）優點：
⑴運行穩定、除氧效果好，低壓除氧器≤15PPb(部頒標準)，高壓除氧器≤7PPb。
⑵對機組負荷變化適應能力強，尤其是對供熱機組和滑壓機組更具優越性。可以超出力50%運行，并保證溶解氧合格。
⑶可滿足機組滑、定壓運行。
旋膜式除氧器（也叫熱力除氧器）使用范圍：
大氣式低壓除氧器工作壓力為0.02Mpa，其相對應的飽和溫度為:104℃，溶解氧:≤15PPb(部頒標準)，這種除氧器廣泛適用于中、低壓參數的鍋爐給水除氧等其他用途需要的脫氧水，其出力范圍為:5~300t/h。
壓力式高壓除氧器其工作壓力:0.5Mpa,工作溫度158℃.適用中、高壓鍋爐。
壓力式中壓除氧器其工作壓力:0.3Mpa,工作溫度130℃,適用中壓鍋爐。
旋膜式除氧器（也叫熱力除氧器）主要組成部分：
1、由除氧頭(塔)和水箱組成。除氧頭主要由旋膜器、水篦子、填料等組成。
2、附件有:安全閥、液位計、溫度計、壓力表、水封、平衡容器、電極點或磁翻板等。
低位旋膜式除氧器（也叫熱力除氧器）技術特性：
⑴低位布置低壓除氧器其主要特點是直接布置于地面，尤其適用于一些氣爐、油爐的系統配套，可減少土建和安裝費用(80%)，布置簡單;
⑵由于旋膜式除氧器因低位布置而導致給水泵出現汽蝕問題，因而必須在給水泵前或在除氧器出水管部設計一防汽蝕裝置�；鹆Πl(fā)電廠或一些熱電單位除氧器一般皆布置于12m層以上，可避免給水泵汽蝕現象發生。運行方式于大氣式除氧器相同。
⑶除氧器形式為旋膜式除氧器。出水含氧量≤0.015mg/L。
⑷可實現機電一體化。①汽水分離器由托架、排汽管和填料組成，選用網波填料作為分離填料。為簡化設備，將汽水分離器與除氧塔上部人孔組合為一體，檢修時要將人孔蓋連同汽水分離器一起取下。②高加疏水配管采用孔管配水，孔管為側下噴式，孔管內部為可卸式，膨脹端采用丁字頭固定。③蒸汽導管均布于除氧塔的下部，落水管位于中心，與水箱上部相應管口對接，蒸汽導管和落水管是現場安裝時的主要對接口，制造時應配裝。④除氧塔外殼的支腿，主要用于安裝時吊裝對口，它與水箱支腿座用法蘭連接。
大氣式旋膜式除氧器改造：
新型高效旋膜式除氧器整套供應的同時,還承接對現有的淋水盤式除氧器、噴霧填料式除氧器等除氧設備進行技術改造,其效果特別顯著，具體有以下幾個方面:
1、改造費用低,是更換除氧頭造價的1/2左右。
2、進度快,易加工和安裝,200T/H以下出力的除氧器，一般七天內完工。
3、運行穩定,無振動。
4、適應性好,對水質、水溫、水壓要求不苛刻。
對老式除氧設備進行技術改造時需提供如下數據:
⑴現有除氧器的出力。
⑵現有除氧器的高度,圓筒直徑及壁厚。
⑶現有除氧器的各給水工作壓力,給水溫度。
⑷加熱蒸汽參數(壓力,溫度,流量)。
⑷現有除氧器的現場安裝圖。 |
|
