一、概 述：
二、工作原理
三、型號參數
四、設備組成
一、兩級噴射式真空除氧器定義：
在鍋爐給水處理工藝過程中，除氧是一個非常關鍵的環節。氧是給水系統和鍋爐的主要腐蝕性物質，給水中的氧應當迅速得到清除，否則它會腐蝕鍋爐的給水系統和部件，腐蝕產生氧化鐵會進入鍋內，沉積或附著在鍋爐管壁和受熱面上，形成難溶解道至傳熱不良的鐵垢，而且腐蝕會造成管道內壁出現點坑，阻力系數增大。管道腐蝕嚴重時，甚至?xí)l(fā)生管道爆炸事故。國家規定蒸發量大于等于2噸每小時的蒸汽鍋爐和水溫大于等于95℃的熱水鍋爐都必需除氧。多年來眾多鍋爐給水處理專家，針對常溫水除氧一直都在探求既高效又經濟的除氧方法，而真空除氧法就的一種(常溫水)。
二、兩級噴射式真空除氧器工作原理
兩級噴射式真空除氧器的工作原理是應用亨利定律和道爾頓定律，根據亨利定律可知 ,在封閉容器中，任何氣體同時存在于水面上 ,則氣體的溶解度與其自己的分壓力成正比 ,而且氣體的溶解度僅與其本身的分壓力有關。在一定壓力下，隨著水溫升高，水蒸汽的分壓力增大，而空氣和氧氣的分壓力越來越小。在 100℃時，氧氣的分壓力降低到零，水中的溶解氧也降低到標準化。當水面上壓力小于大氣壓力時，被除水溫度隨之增高，水面空間氧氣分子被析出 ,或轉變成其它氣體，當氧的分壓力為零時，水中氧氣就得到充分逸出，達到很好除氧的效果。
兩級真空除氧器是我公司根據油田熱采專門設計的，因?yàn)橛吞餆岵桑仩t給水低于30℃運行狀況多，冬季都在0℃左右，給真空除氧器常規除氧帶來一定難度。這種除氧方法水溫一般在 30℃～60℃溫度下進行�？蓪�(shí)現水面低溫狀態下除氧(在60℃或常溫 ) ,對熱力鍋爐和負荷波動大而熱力除氧效果不佳的蒸汽鍋爐，均可配用真空除氧器，可以獲得滿意的除氧效果。針對熱力除氧技術來說：它的加熱條件要求很低 ,鍋爐房自耗汽量減少 ,并且真空除氧器可低位布置 ,對運行管理噴射泵、加壓泵等關鍵設備的要求比熱力除氧更簡便合理�？傻臀徊贾�，但對噴射泵、加壓泵等關鍵設備的運行管理要求常規。

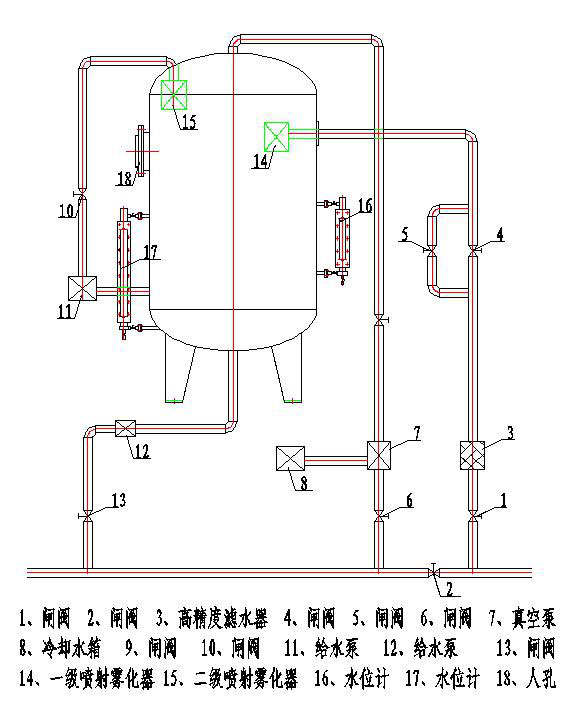

（兩級噴射式真空除氧器原理示意圖如下）
兩級噴射式真空除氧器原理示意圖
三、兩級噴射式真空除氧器型號參數
型號表示方法
WT-ZCY—50T/H
| | |-----處理水量50T/H
| |----------真空除氧器
|----------無頭
型號參數
型 號 參 數 ZCY-4 ZCY-6 ZCY-10 ZCY-20 ZCY-35 ZCY-50 ZCY-100
額定出力T/H 4 6 10 20 35 50 100
工作真空度Kpa 18.6～21.3 18.6～21.3 18.6～21.3 5.3～80 5.3～80 5.3～80 5.3～80
飽和水溫度℃ 62.5 62.5～57.5 62.5～57.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5
進水壓力MPa ＞0.2 ＞0.2 ＞0.2 ＞0.2 ＞0.2 ＞0.2 ＞0.2
出水含氧量ug/l 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1
真空缸直徑mm Φ800 Φ900 Φ1000 Φ1400 Φ1600 Φ1800 Φ2000
成積箱直徑mm Φ400 Φ400 Φ500 Φ500 Φ600 Φ700 Φ700
設備重量kg ～1150 ～1210 ～1500 ～1800 ～2400 ～3200 ～4700

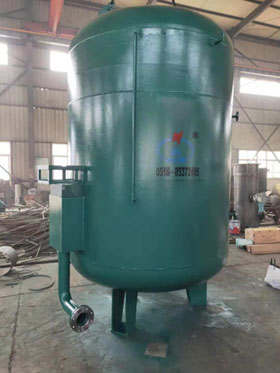

四、兩級噴射式真空除氧器設備組成
兩級噴射式真空除氧器（ 簡稱無頭除氧器）、由一級高噴射裝置、二級噴射裝置, 增壓泵組, 真空泵組，減溫水箱，流量計，汽動閥，高精度濾水器，多位閘閥，PLC全自動控制箱等組成。
兩級噴射真空除氧器內裝設有一級噴射裝置，使用時先啟動真空泵組，真空缸的壓力達到-0.09Mpa時，打開汽動閥門，給水泵將軟化水送入高精度濾水，再進入一級噴射器增壓，形成高效率霧化裙,在高真空下運行，除去給水中百分之九的氧。粗除氧水落入成積箱后，一級給水泵將粗除水送入二級噴射器內。經二級噴射器 增壓噴出，形成霧化裙，粗除氧的水在同等真空下，又將溫度提高一層，經二級除氧的水落在真空缸下部，當水位計克度達到400mm時，啟動鍋爐給水泵將二次除氧的水抽出經流量計送給鍋爐。
兩級噴射真空除氧器設計合理，運行穩定，使用場合廣，適用性能強，結構緊湊，占地面積小，耗功極低，可利用PLC自動控制，工作噪聲低，沒有振動，安裝布置簡單。 |
|
